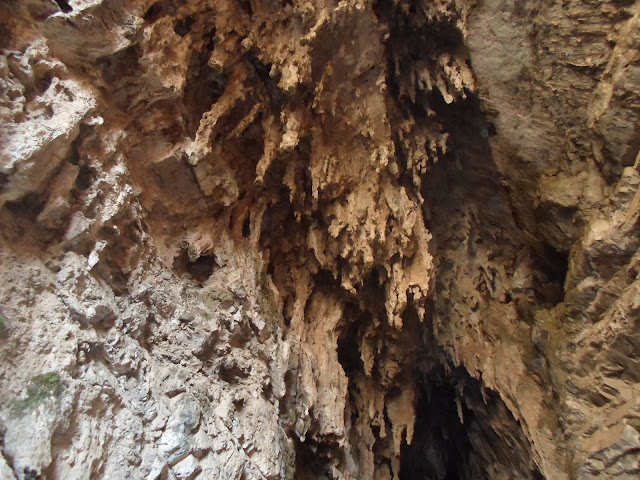

LA GRUTA DE HUAGAPO

Miles de años han transcurrido, desde que "Shampai Machay" (caverna con césped) antiguo nombre con el que se le conociera a la Gruta de Huagapo, se diera a conocer a los ojos del mundo. Perteneciente a la jurisdicción del pueblo de Palcamayo, cuya fundación se efectuó el 02 de Enero de 1857, siendo su primer Alcalde, el Ilustre ciudadano tarmeño  Señor Manuel De Arrieta.

Este hermosísimo, hoy, distrito de Palcamayo, se encuentra a una altitud de 3,250 m.s.n.m. quizá podría pasar inadvertido por muchos, sino fuera porque en él, yace la Gruta de Huagapo, el atractivo más importante de la zona, ubicado a 33.5 Km al norte de la bella ciudad de Tarma.

La gruta de Huagapo, es considerada como una de las más profundas del planeta, ha sido visitada por espeleólogos y científicos nacionales y extranjeros, los cuales confirman su importancia y dan aviso de los muchos misterios que precisan ser descubiertos, ubicada en la falda del Cerro Racashmarca, su entrada tiene aproximadamente, 30 metros de alto por 20 de ancho. Joseph Lecoven (Francés) fue el gran redescubridor de Huagapo en 1720, durante la Colonia.

Dentro de la caverna, se encuentran pinturas rupestres de la Tribu Tarama, las cuales representan figuras de animales. Así, también vemos como la formación de Estalagmitas y Estalactitas, dan la sensación de estar, en un lugar encantado. En el interior de la Gruta, podemos ver también, La primera Virgen de Piedra y luego más adelante, El León de Piedra o Rostro de Cristo, la Gruta se puede visitar solo hasta los 300 metros de profundidad, si uno desea seguir adentrándose, es necesario un equipo especial, así como la preparación requerida, para tan fascinante aventura.

Huagapo, palabra que proviene de las dos voces quechua: Guaga, que significa Llorar; y, Apu, que significa Dios, Señor Principal, esta versión nos cuenta el estudioso de Tarma en la Historia, Don Rafael A. Cárdenas Santa María tiene su explicación en la leyenda que manifiesta que, en el interior de la gruta y a una profundidad de más de 300 metros, los primitivos habitantes de la tribu Tarama, debieron construir un templete dedicado a Mochá, nombre con el que designaban al Dios Sol y consideraban la cascada exterior como sus lagrimas, literalmente ha sido denominada como la "Gruta que llora".

Pero veamos que es lo que nos cuenta la tradición oral, acerca de Huagapo, recogida en "Leyendas y Cuentos Tarmeños" (1978, Tarma); por el celebre narrador, serrano poeta y bate tarmeño del folklore local, D. Pedro Macassi A.:

"...Cuenta una antigua leyenda, que en sus inicios de su gobierno, el Inca Pachacútec contaba con un prestigioso ejercito.

Un día ordeno conquistar parte del Chinchaysuyo, donde había pueblos que no pertenecían aún al Imperio Incaico. Cápac Yupanqui, hermano del Inca, fue el encargado de dirigirse con su ejército al Norte del país a cumplir con dicha orden. En su paso se encontraba la Gran Cultura de los Taramas, pueblo guerrero, conocido por sus hazañas bélicas en la zona central.

Por ese entonces, gobernaba a los Taramas, un bravo jefe, llamado Mayta Puma: era de estatura elevada, apuesto, sabio y hábil con las armas. Durante su gobierno hizo de los Taramas un pueblo progresista. Por cuyos atributos, era respetado y muy estimado por su pueblo. Un día Cápac Yupanqui y su ejército se aproximaban a Tarmatambo, para conquistarlos; pero, Mayta Puma es comunicado por uno de sus serenos, la aproximación del ejercito invasor.

Mayta Puma, toma de decisión de marchar con su ejército y familiares a la fortaleza de Shoguemarca, para ofrecer allí resistencia a los invasores; porque las murallas de Tarmatambo no eran adecuadas para enfrentar a los cuzqueños. Al atardecer, cuando hicieron un alto en el camino par descansar, llegaba al campamento tarmeño un agitado chasqui, anunciando que los cuzqueños, venían siguiéndoles sus huellas y que se habían desplegado en dos direcciones para acorralarlos. Después de escucharlo, el valiente jefe, se dirigió a sus soldados y les proclamó, diciendo que deberían de luchar y defender la libertad la LIBERTAD de su pueblo, con el precio de sus vidas. La voz cálida y llena de ferviente patriotismo del Curaca, enardeció el ánimo de los soldados, quienes aprobaron con un estruendoso grito, que hicieron retumbar los cerros.

Al día siguiente, llegaron a la entrada de una gruta y entraron. Allí, escucharon con devoción al sacerdote que dirigía los ritos sagrados de su religión y una oración por la VICTORIA. Después, uno a uno recibieron como ofrenda de la tierra suya, una porción de agua fresca y cristalina en sus cabezas; vertidas de unas vasijas por las hermosas ñustas tarmeñas. Otros mensajeros anuncian la proximidad del enemigo. Salen presurosos de la gruta y se dirigen a la fortaleza de Shoguemarca. Poco después, hace su aparición el ejercito de Cápac Yupanqui en las colinas próximas y avanzan dando alaridos escalofriantes, erizadas de macanas, porras y lanzas; los taramas a su vez, también se preparan para la lucha.

Fue entonces, que se dio el Grandioso Choque entre ambos ejércitos en una contienda desigual, donde los cuzqueños eran muchos y los tarameños eran pocos; pero estos ultimos decididos a luchar hasta el FINAL. Mayta Puma, pelea como un león acorralado. Cada guerrero tarameño es un baluarte en medio del caos de hombres que matan y mueren. Rabia y agonía pintan mil muecas de rostros de unos y otros. El cuerpo del Curaca esta destrozado por los golpes recibidos, pero su voluntad es todavía una RAÍZ DE ACERO que sustenta el alma. Pero finalmente cae herido de muerte por los numerosos atacantes, ni uno de sus hombres ha retrocedido. Y los soldados de Pachacútec, solo han podido pasar las murallas, cuando no quedo ni uno solo de los defensores de la fortaleza: conquistado a elevado costo de vidas.

Ese valiente jefe de los Taramas, llamado Mayta Puma; pero muerto, era el mejor ejemplo del resultado del combate.

Muchos siglos han transcurrido de este grandioso acontecimiento, y en el lugar donde lucharon sólo quedaron ruinas desoladas; y, en la Gruta donde se quedaron las Ñustas, se escuchan por las noches, tristes y lastimeros quejidos: que se creen que provienen de las almas de las abnegadas ñustas que se quedaron y murieron allí, esperando al valiente Curaca, Mayta Puma y demás guerreros, que nunca regresaro…".



Asimismo, los lugareños, actualmente, y desde siempre se han dedicado a las faenas agrícolas, donde el cultivo de productos agrícolas como la papa, las legumbres y hortalizas, representan en mayor importancia el movimiento económico del lugar.

La fiesta de San Cristóbal, que es el patrono del pueblo, se celebra el 25 de julio de cada año, congregando a propios y extraños con la algarabía popular que encierra esta fiesta patronal.

Los niños, jóvenes y adultos, que conocen la gruta y sus alrededores, se prestan presurosos a brindarnos sus consejos y sugerencias, con la amabilidad que caracteriza a todos los pobladores de Palcamayo y en general, a todos la gente de la Provincia de Tarma, pero entremos un poco al tema que refiere la espeleología (estudio de las grutas y cavernas) y la geología, ciencia que estudia las materias que componen el globo terrestre, su naturaleza, su situación y las causas que lo determinan.

Han sido varias desde entonces las expediciones que han tratado de penetrar, cada vez, con mayor éxito, habiéndola visitado en el año 1972, la expedición Polaca del club Wysokogorski y la Británica del club Imperio Collegue de Londres, luego en 1976, arriba una expedición Francesa del Club Aixois D y años después, en 1988, llega la Federación de Caza Submarina del Perú con miembros del Centro de Exploraciones Subterráneas, entre los que se encontraban Alejandro Pez, Carlos Morales-Bermúdez y Alberto Temple Del Valle, entre otros y así continuarían las expediciones de 1989 de CESPE y 1994 conjuntamente, CESPE y el Club Meandres Roven de Francia, batiendo todos los records alcanzando los dos mil ochocientos metros de profundidad.

UBICACIÓN

La Gruta de Huagapo, que es la más importante y mundialmente conocida, está ubicada en el Distrito de Palcamayo, Provincia de Tarma, en la Región Andrés Avelino Cáceres , Departamento de Junín; a 33 Km de la provincia de Tarma y a 5 Km del distrito de Palcamayo, oscila entre los 3572 m.s.n.m.

TIPOS DE ROCAS EXISTENTES

Las rocas que podemos encontrar en la Gruta de Huagapo son las:

-          Pirita

-          Cuarzo

-          Estalagmitas

-          Estalactita

MAPA DE TARMA

SEMANA 6

TIEMPO GEOLÓGICO Y SIGNIFICADO DE FÓSILES

TIEMPO GEOLÓGICO

La historia de la Tierra abarca aproximadamente 4.600 millones de años (Ma), desde su formación a partir de la nebulosa protosolar. Ese tiempo es aproximadamente un tercio del total transcurrido desde la creación del Universo (Big Bang), la cual se estima que tuvo lugar hace 13.700 Ma.

El tiempo geológico corresponde al tiempo desde la formación de la Tierra hasta el presente. Se divide en distintos periodos sobre la base de información estratigráfica (cronología relativa) y radiométrica (cronología absoluta). Las divisiones del tiempo se definen primordialmente a partir de los principales eventos geológicos y los cambios biológicos observables en el registro fósil. Por ejemplo, la transición entre Pérmico y Triásico hace 250 Ma corresponde a un evento de extinción masiva, con la desaparición del 95% de las especies marinas y el 70% de las especies de vertebrados terrestres.

Se diferencian 4 periodos mayores o eones:

Eón Hadeico o Hadeano (4.567 – 3.800 Ma): La palabra Hadeico proviene de la palabra griega Hades que denominaba al inframundo, como referencia a las condiciones de calor y desorden en ese tiempo. El planeta estaba todavía en infancia, es decir afectado por frecuentes impactos violentos de asteroides y un volcanismo intensivo.

 Eón Arcaico o Arqueano (3.800 – 2.500 Ma): Su nombre derivado del griego significa "comienzo" en referencia a la literatura antigua que juntaba Arqueano y Hadeano. Debido al importante flujo de calor (3 veces lo actual), se considera que este período era afectado por una fuerte actividad tectónica. Agua líquida estaba presente y ocupaba cuencas oceánicas profundas.

Eón Proterozoico (2.500 – 542 Ma): Se caracteriza por la presencia de grandes masas continentales estables (cratones) que darán lugar a las plataformas continentales actuales. En ese eón, la Tierra sufre sus primeras glaciaciones. Se registra una gran cantidad de estromatolitos (estructura sedimentaria producida por microorganismos) y el desarrollo de abundantes organismos pluricelulares de cuerpo blando.

  FÓSILES

Los fósiles son los restos o despojos de plantas o animales muertos hace tiempo que no sufrieron el proceso de putrefacción y que, al cabo de muchos años, pasaron a formar parte de una corteza de la tierra.

Un fósil puede estar formado por el mismo despojo del organismo muerto, por su impresión en el sedimento, o por las marcas que dejo en vida, en tal caso son restos fósiles.

Para que la fosilización tenga efecto, es necesario un entierro rápido generalmente por sedimento hídrico. A este proceso le sigue una alteración química, en la que puede añadirse o suprimirse sustancias minerales.

PALEONTOLOGIA

Se llama Paleontología la ciencia que estudia los fósiles, entendiéndose por tales los restos mineralizados de animales y vegetales antiguos, o bien las impresiones o huellas que dejaron entre los sedimentos en que vivieron o fueron enterrados.

En ocasiones, la fosilización por petrificación es tan perfecta que se efectúa molécula a molécula, pudiendo conservarse la estructura íntima en el fósil y ser estudiados los tejidos al microscopio.

Otro procedimiento de fosilización es la incrustación de los seres orgánicos antiguos por las aguas meteóricas cargadas de bicarbonato cálcico o las termales que llevan consigo sílex, ópalo, etc. No deben, sin embargo, considerarse fósiles ciertas incrustaciones de seres orgánicos actuales, principalmente vegetales, que se producen rápidamente.

 La materia orgánica desaparece pronto quedando sólo la sustancia mineral. Así ocurre con los travertinos y tobas del lago de Bañólas y las aguas calizas del río Piedra que precipitan sobre los seres orgánicos tal cantidad de caliza que los incluye con rapidez. Les falta el carácter de antigüedad que hay que tener en cuenta en el concepto de fósil.

En cambio se llaman también fósiles, dándole mayor amplitud al concepto de esta palabra, los animales y vegetales antiguos que se han conservado en su totalidad, como los insectos y arañas englobados en el ámbar o resina de antiguas Coníferas; el rinoceronte encontrado en los depósitos de petróleo de Austria; los mamuts o elefantes lanudos conservados con su piel y su carne después de miles de años entre los hielos de Siberia; y los insectos, salamandras, ranas, que se hallan en las pizarras petrolíferas del yacimiento de azufre de Libros (Teruel), que si no nos han legado sus partes blandas, nos presentan vestigios de su constitución

Salvo los casos de animales que se conservan en su totalidad, lo frecuente es que fosilicen las partes duras, como las conchas de moluscos, caparazones de equinodermos, poliperos, huesos y dientes de vertebrados, etc., así como la madera o leño de los vegetales.

FÓSIL

 en geología, término usado para describir cualquier evidencia directa de un organismo con más de 10.000 años de antigüedad.

        Un fósil puede consistir en una estructura original, por ejemplo un hueso, en el que las partes porosas han sido rellenadas con minerales, como carbonato de calcio o sílice, depositados por aguas subterráneas; este proceso protege al hueso de la acción del aire y le da un aspecto de piedra. Un fósil puede ser también una sustancia diferente, como la madera, cuyas moléculas han sido reemplazadas por materia mineral.

PROCESO DE FOSILIZACION

        El término puede ser aplicado en un sentido más amplio a cualquier residuo de carbono que permanezca con la misma forma que el organismo original, el cual habría experimentado probablemente un proceso de destilación; este es el caso de muchos fósiles de helechos. Los moldes naturales formados tras la disolución por las aguas subterráneas de las partes duras de algunos organismos también son fósiles; las cavidades resultantes se rellenan más tarde de sedimentos endurecidos que forman réplicas del original.

        Otros tipos incluyen huellas, restos intactos conservados en terrenos congelados, en lagos de asfalto y en turberas, insectos atrapados en la resina endurecida de antiguas coníferas -en la actualidad se denomina ámbar-, y excrementos fosilizados conocidos como coprolitos, que suelen contener escamas de peces y otras partes duras de animales devorados. Los estromatolitos son montículos formados por láminas de roca que contienen grandes cantidades de fósiles primitivos y los restos más antiguos de la existencia de vida en el planeta. Se consideran signos de actividad microbiana, concretamente, de sedimentos y sustancias que fueron utilizadas y transformadas por numerosos microbios.

COLUMNA ESTRATIGRAFICA



Los fósiles suministran un registro del cambio evolutivo a lo largo de 3.000 millones de años en la escala de tiempos geológicos. Aunque los organismos multicelulares han podido ser abundantes en los mares que existían en el precámbrico -hace 4.600 millones de años- eran exclusivamente criaturas con cuerpos blandos, incapaces de crear fósiles. Por lo tanto, la vida precámbrica apenas ha dejado rastro. El registro fósil se enriqueció mucho más cuando aparecieron las cubiertas duras y los cuerpos con esqueleto al comienzo de la era paleozoica, hace 570 millones de años. Los geólogos del siglo XIX utilizaron esta riqueza fósil para establecer una cronología de los últimos 500 millones de años.



 HUELLA FOSILIZADA



 Por último, algunos fósiles guía se pueden utilizar para demostrar que dos o más tipos de roca distintos se depositaron durante el mismo periodo geológico. Un lecho de pizarra y otro de arenisca pueden atribuirse al mismo periodo geológico si encierran los mismos fósiles guía.

Características de los fósiles guía

        Los fósiles guía idóneos son los abundantes, fáciles de identificar, de vida corta y distribución amplia que se presentan en muchos tipos de rocas. La abundancia es importante, porque los fósiles deben ser fáciles de encontrar en el estrato que se está estudiando. Identificar fósiles es más sencillo si sus formas y rasgos son característicos. Idealmente deberían ser identificables tal como se encuentran, sin necesidad de preparaciones especiales de laboratorio.

        Los fósiles guía que proporcionan información más precisa sobre la edad de las rocas corresponden a grupos de organismos que evolucionaron con rapidez, se extinguieron en poco tiempo y siguieron una secuencia evolutiva conocida. La evolución y la extinción rápidas contribuyen a estrechar el periodo geológico durante el que vivieron y, por tanto, aumentan la precisión cronológica. Una secuencia evolutiva es una sucesión de formas fósiles que surgieron en el curso de la evolución del grupo. Una secuencia de este tipo bien conocida permite colocar en ella con exactitud cada uno de los ejemplares individuales y, por tanto, aumenta la precisión cronológica.

LOS ESTRATOS

Los estratos, capas en las que se disponen las rocas sedimentarias, se forman por acumulación, compactación y cementación de sedimentos. Esta acumulación se produce en zonas determinadas, las llamadas cuencas sedimentarias. El fondo del mar, las orillas de ríos en su curso bajo, etc., son ejemplos de lugares donde se acumulan sedimentos y se forman rocas sedimentarias.

 Puesto que en una cuenca sedimentaria se acumulan sedimentos continuamente, los que quedan por debajo van convirtiéndose en roca. Por eso, la transformación se produce de forma que las rocas se disponen en capas.

El análisis de los estratos, de su composición rocosa, contenido en fósiles, disposición, etc., proporciona valiosos datos sobre el pasado de la Tierra.

CORRELACIONES LITOLOGICAS

Para realizar la correlación litológica se consideran los perfiles litológicos obte-nidos luego de la interpretación del tipo de material que existe en el subsuelo. Se toman en cuenta todos los estratos para establecer una secuencia litológica entrecada sondeo.La correlación litológica considera la división del área de estudio en secciones que estén conformadas por sondeos ubicados de la forma más lineal posible o con-siderando direcciones que permitan interpretar la litología del subsuelo de la mejor manera, ver figura 5.52.El proceso correlativo consta de los siguientes pasos:Considerar todo la zona de interés para establecer las orientaciones preferen-ciales de las secciones a correlacionar Escoger los sondeos que constituyan una sección adecuada para el análisis del subsuelo y que se encuentren lo más alineados posible Abarcar la mayor zona posible con cada sección aprovechando al máximo los sondeos de los cuales se disponga Utilizar los perfiles geológicos obtenidos a partir de la interpretación de resis-tividades por sondeo (ver sección 5.2.4)Posicionar cada perfil de forma adyacente entre sí con una distancia longitudinal a escala de tal forma que se observe el espesor de cada estrato litológico según corresponda. Las escalas horizontales y verticales se mantienen iguales, pero la escala de los estratos del subsuelo se aumentan con fines de resolución y visualización de la imagen . Posicionar los a escala vertical respetando la cota del terreno que posea cada uno medido sobre el nivel del mar Unir los estratos que correspondan con secciones de la misma litología pormedio de lineas que asocien una continuidad lateral de espesores siempre que se siga una lógica correlativa que respete el principio estratigráfico de horizontalidad original Delimitar la desaparición de estratos en determinados perfiles por medio de truncamientos o adelgazamientos de los espesores En caso de que exista mucha heterogeneidad en los espesores se deben asociar varias litologías a un mismo tipo llamándolo de manera tal que describa el comportamiento del conjunto de materiales involucrados para simplificar interpretaciones y en aquellos casos en los que no aparezca alguna capa en determinada sección,entonces se infiere un espesor mínimo de 0,10m para efectos de correlación y modelado final.

 ESCALA LITOLOGICA

MIS VIDEOS

TIEMPO GEOLOGICO

ESTRATIGRAFICA

METAMORFISMO Y ROCAS METAMORFICAS

METAMORFISMO Y ROCAS METAMORFICAS

Del griego "meta" (cambio) "morph " ( forma)

Procesos que sufre las rocas cuando están sometidas a presiones y temperatura distintas a las de su formación  Las rocas se transforman, mediante cambios en su textura y en la composición química de los minerales , en rocas metamórficas  que son  el resultado final del metamorfismo.

Metamorfismo:

El metamorfismo se define como el proceso geológico que ocasiona toda una serie de cambios mineralogicos  textuales y estructurales, tanto en rocas ígneas  en sedimentarias y en las mismas metamórficas de bajo grado, en zonas profundas del interior de la corteza, a grandes temperaturas y presiones, estas transformaciones tienen lugar al estado solido.

FORMACION DE ROCAS METAMÓRFICAS:

• Las rocas metamórficas se hallan ampliamente distribuidas en las cadenas montañosas, en sus raíces y en los escudos continentales .El aspecto, la textura y composición de estas rocas varían grandemente, aunque procedan de la misma roca.



FORMACION DE ROCAS METAMÓRFICAS

• Resulta de la transformación de rocas preexistentes por procesos metamórficos que implican la participación activa del calor, la presión y los fluidos químicamente activos, a grandes profundidades de la corteza en varios millones de años.

AGENTES METAMÓRFICOS

Calor, presión o esfuerzos y los fluidos químicamente activos

 Calor: Agente fundamental del metamorfismo porque favorece la velocidad de las reacciones químicas que resulta la re cristalización de los minerales, los minerales que se forman pueden reaccionar con otros y dar lugar a composiciones meteorológicas totalmente diferentes.

Fluidos Químicamente Activos: El agua es el fluido    activo principal, ayudada por el bióxido de carbono ,los ácidos bórico, clorhídrico y fluorhídrico y otras emanaciones de los plutones magmáticos, que actúan como catalizadores o disolventes  y facilitan las reacciones químicas.

El calor: puede proceder del contacto con un magma en migración, de la fricción entre placas tectónicas o del peso asociado a un enterramiento profundo, el cual produce compactación por recristalización que disipa energía en forma de calor.

La presión: puede ser vertical y derivar del enterramiento, o tener otra dirección y deberse a la convergencia de placas o a la acción de fallas.

Los fluidos :circulantes derivan de la diferenciación de magmas ascendentes, o son disoluciones acuosas alimentadas desde la superficie pero calentadas en regiones profundas. Aunque la composición se basa en el agua, sustancias disueltas en ella pueden desempeñar un papel fundamental en la transformación química de las rocas.

La composición: inicial de la roca es importante. Una arenisca con gran cantidad de cuarzo sujeta a condiciones altas de presión y temperatura se convertirá en una cuarcita; pero si la roca inicial es una caliza, se convertirá en un mármol.

El tiempo: es un factor importante, ya que hay procesos metamórficos que lo requieren.

TIPOS DE ROCAS METAMÓRFICAS

La clasificación de las rocas metamórficas se basa, en parte, en la composición y principalmente en las estructuras.

ROCAS FOLIADAS:

De menor a mayor grado de metamorfismo las rocas se denominan: pizarra, filita, esquisto, gneis, migmatitas.

PIZARRA:

 Producida por un metamorfismo de bajo grado, proviene de rocas arcillosas y rocas volcánicas piroclasticas principalmente de cenizas.

FILITA:

 Su composición es semejante a la pizarra, pero con un metamorfismo mas intenso, de aspecto satinado con mas apariencias escamosas.

MIS VIDEOS

MISION NEW HORIZONS PLUTON

PLUTON

La misión New Horizons (' Nuevos Horizontes ') es una misión espacial no tripulada de la agencia espacial estadounidense (NASA) destinada a explorar Plutón, sus satélites y probablemente el cinturón de Kuiper. La sonda se lanzó desde Cabo Cañaveral el 19 de enero de 2006 tras posponerse por mal tiempo la fecha original de lanzamiento. New Horizons viajó primero hacia Júpiter, donde llegó en febrero-marzo de 2007. A su paso por Júpiter aprovechó la asistencia gravitatoria del planeta para incrementar su velocidad relativa unos 4023,36 m/s (14 484 km/h). Llegó al punto más cercano a Plutón el 14 de julio de 2015, a las 11:49:04 UTC. Tras dejar atrás Plutón, la sonda probablemente sobrevuele uno o dos objetos del cinturón de Kuiper.

Después de las Voyager 1 y 2 es la sonda con mayor velocidad de lanzamiento desde la Tierra hasta el momento, alcanzando respecto al Sol una velocidad máxima de 15,1 km/s. (54 000 km/h aproximadamente).

ANTECEDENTES:

Esta sonda es la primera misión del proyecto de Nuevas Fronteras de la NASA; el costo total de la misión es del orden de 650 millones de dólares en un periodo de 15 años (2001 a 2016). La sonda que iba a realizar ese trabajo iba a ser la Pluto Express, pero fue cancelada en 2000 por problemas presupuestarios.

La sonda fue construida por el Instituto de Desarrollo Southwest (SwRI) y por el Laboratorio Johns Hopkins. Además de sus instrumentos científicos, la sonda lleva una colección de 434 738 nombres recopilados por el sitio web de la misión y guardados en un disco compacto, una pieza de la SpaceShipOne y una bandera de Estados Unidos,2 así como una moneda de 25 centavos de Florida y cenizas del descubridor de Plutón, el astrónomo Clyde Tombaugh.3

OBJETIVOS:

Los objetivos principales de la misión son la caracterización de la geología global y morfología del planeta enano Plutón y sus satélites, el estudio de la composición superficial de dichos cuerpos y la caracterización de la atmósfera de Plutón. Otros objetivos incluyen el estudio de la variabilidad en el tiempo de la superficie y atmósfera de Plutón, obtener imágenes de Plutón y Caronte en alta resolución, buscar satélites y anillos adicionales alrededor de Plutón, y posiblemente caracterizar uno o dos objetos del Cinturón de Kuiper.

LANZAMIENTO:

Su lanzamiento fue programado originalmente el 17 de enero de 2006 para permitir una inspección más exhaustiva de los propulsores de queroseno del cohete Atlas, y por retrasos menores el lanzamiento se trasladó al 19 de enero de 2006 despegando desde la Base de la Fuerza Aérea en Cabo Cañaveral.

Para su lanzamiento fue usado un cohete Atlas V, con una tercera etapa para aumentar su velocidad de escape, dándole al cohete un empuje total de 9 MN y una masa total de 726 000 kg. 5 Se usó un propulsor de segunda etapa Centauro el cual envió a la sonda fuera de la órbita de la Tierra; la nave tardó nueve horas en llegar a la Luna y obtuvo impulso orbital en menos de 24 horas.

La ventana de lanzamiento en enero de 2006 le permitió alcanzar Júpiter el 28 de febrero de 2007 y ganar más empuje orbital, el cual le dará una trayectoria directa a Plutón ahorrando entre 2 y 4 años en llegar a su destino. La sonda tiene el récord de ser la segunda nave más rápida lanzada desde la Tierra, ya que hasta el momento la más rápida era la sonda Voyager 1 que viaja a una velocidad de 17 145 m/s (61 722 km/h) relativa al Sol.



INSTRUMENTOS:

Instrumentos de la sonda New Horizons

Los instrumentos en la sonda están diseñados para que en el breve paso sobre Plutón y Caronte se obtenga la mayor información posible, como por ejemplo la composición y comportamiento de la atmósfera, la forma en que el viento solar interactúa con la misma, los elementos geográficos.

 SUS CARACTERISTICAS TÉCNICAS:

La nave fue construida en aluminio, con forma de triángulo, con 0.70 m de alto, 2.1 m de largo y 2.7 m de ancho, y pesaba en el lanzamiento 478 kg, 77 kg de los cuales corresponden al combustible y 30 kg a los instrumentos científicos. Cuando llegó a Plutón pesó sólo 445 kg. Posee una antena parabólica de alta ganancia de 2.1 m de diámetro, montada en la parte superior del triángulo. El triángulo contiene los equipos electrónicos, cableado y los sistemas de propulsión. En el centro del triángulo hay un adaptador de separación. En la punta del mismo, está montado el generador termoeléctrico de radioisótopos (RTG, por sus siglas en inglés) para reducir la interferencia con los equipos. No hay baterías a bordo, por lo que toda la electricidad es producida por el RTG con pastillas de plutonio-238, recubiertas con iridio y envueltas en grafito. Los RTG generan 240 W de 30 V en el lanzamiento, y se reducirá a 200 W a la llegada a Plutón. El control de temperatura se consigue con pintura negra térmica, mantas térmicas, el calor que produce la RTG, radiadores, persianas y calentadores eléctricos.

La nave es de 3 ejes estabilizados, usando como propulsión un tanque de hidracina hecho de titanio con 77 kg de propelente montado en el centro del triángulo que la impulsa a una velocidad de 290 m/s (1 044 km/h). El tanque impulsa 16 motores de hidracina: 4 de 4,4 N de empuje para correcciones de trayectoria y doce de 0,9 N, usados para correcciones de actitud y otras maniobras. En cuanto a la navegación y la orientación de la sonda, la actitud se determina usando 2 cámaras de seguimiento de estrellas (Star Trackers) con sensores CCD y un catálogo de estrellas. También se usa una doble unidad de medición inercial (MIMU) conteniendo cada una 3 giroscopios y 3 acelerómetros que mantienen estable el vehículo espacial. La nave es controlada mediante 4 ordenadores: un sistema de comandos, gestión de datos, orientación, y el procesador. El procesador es un Mongoose-V de 12 MHz (una versión mejorada y preparada para soportar la radiación del MIPS R3000). También se usan relojes de tiempo, además de software. Estos equipos se encuentran en un IEM (Integrated Electronics Module); hay dos de ellos. Los datos se registran en 2 grabadoras de estado sólido de baja potencia con capacidad de 8 Gb cada una.

COMUNICACIONES:

Las comunicaciones con la Tierra se realizan por medio de la banda X. Cuanto mayor sea la distancia, menor será el caudal de comunicación. Por ejemplo, estaba previsto que desde Júpiter, la velocidad de comunicación sea de 38 kilobit por segundo. Sin embargo, desde la distancia de Plutón, mucho mayor, está previsto que el caudal de comunicación sea de tan sólo de 600 a 1200 bits por segundo.8

Esta baja velocidad significa que para enviar las fotografías de Plutón se tardará mucho tiempo, y habrá que esperar varios meses hasta tenerlas todas (se prevén 9 meses de espera). Por ejemplo, para el envío de una fotografía, a la velocidad de 1000 bit/s, aproximadamente se tardará 12 horas continuas. La cantidad aproximada de datos en fotografías de Plutón y Caronte se estima en 10 GB, y son previstos 9 meses en total debido a que no existe la capacidad de recepción de datos en forma permanente, pues las antenas de recepción (red DSN) deben ocuparse también de muchas otras sondas espaciales.

Para las comunicaciones, la sonda cuenta con 2 transmisores y 2 receptores, también se usan 2 amplificadores de 12 W. La nave usa la antena parabólica de 2,1 m de diámetro de 48 dB y una antena de baja ganancia para comunicaciones de emergencia.

IMÁGENES DEL PLANETA:

NH el 14 de marzo de 2007

NH el 28 de enero de 2010.

NH el 1 de enero de 2011.

NH el 1 de septiembre de 2012.

NH el 1 de enero de 2013.

NH el 8 de diciembre de 2014.

Las primeras imágenes de Plutón hechas por la sonda fueron tomadas entre el 21 al 24 de septiembre de 2006, para probar el instrumento de Reconocimiento de Imágenes de Largo Alcance (LORRI) y fueron dadas a conocer por la NASA en noviembre de 2006.10 Fueron tomadas a una distancia de 4 200 millones de kilómetros de distancia; con esto quedó probado con éxito la habilidad de la sonda para rastrear objetos a una gran distancia.

New Horizons deberá pasar a menos de 10 000 km cuando llegue a Plutón; actualmente tiene una velocidad relativa de 13,78 km/s y deberá acercarse a 27 000 km al encontrarse a Caronte.

En julio de 2013 la sonda envió las primeras imágenes en las que se pueden distinguir como cuerpos separados a Plutón y a su satélite más grande, Caronte.

FECHAS CLAVES:

·        11 de enero de 2006: comienzan las labores de prelanzamiento en Cabo Cañaveral. Lanzamiento retrasado para realizar más pruebas.

·        16 de enero de 2006: montaje del cohete Atlas V en la torre de lanzamiento.

·        17 de enero de 2006: retrasado el primer lanzamiento debido a las malas condiciones atmosféricas.

·        18 de enero de 2006: retrasado el segundo intento de lanzamiento por una pérdida de electricidad en los laboratorios de Física Aplicada de la Universidad Johns Hopkins.

·        19 de enero de 2006: lanzamiento exitoso a las 14:00 (hora local, 19:00 UTC) tras un breve retraso debido a la nubosidad presente.

·        19 de enero de 2006: tras solo nueve horas de viaje, la nave traspasa la órbita de la Luna y adquiere su primer impulso orbital que lo encamina hacia Júpiter al cual debe llegar un año después.

·        7 de abril de 2006: La sonda atraviesa la órbita de Marte.

·        24 de agosto de 2006: Plutón pasa a ser considerado un planeta enano.

·        8 de enero de 2007: inicio del acercamiento a Júpiter.

·        10 de enero de 2007: observaciones de la luna joviana Calírroe.

·        28 de febrero de 2007: sobrevuelo de Júpiter, ocurrido hacia las 05:43:40 UTC a 2 305 000 km de distancia, con el objeto de alcanzar la velocidad de 21,219 km/s(76 388 km/h).

·        5 de marzo de 2007: finaliza la fase de encuentro con Júpiter.

·        8 de junio de 2008: en estado de hibernación electrónica, la nave llegó a una distancia de 10,06 unidades astronómicas (aproximadamente 1500 millones) de km del Sol, cruzando la órbita de Saturno, después del último paso, hace casi 27 años, realizado por la Voyager 2.

·        25 de febrero de 2010: New Horizons atravesó el punto medio de distancia en su camino entre la Tierra y Plutón.

·        17 de octubre de 2010: la nave llega a la mitad de su tiempo de vuelo a Plutón.

·        18 de marzo de 2011: New Horizons cruzó la órbita de Urano.

·        24 de agosto de 2014: New Horizons cruzó la órbita de Neptuno; exactamente 25 años después de que la Voyager 2 sobrevolara a este gigante gaseoso.

·        Marzo de 2015 comenzaron las observaciones iniciales de Plutón y continúan las observaciones hasta la máxima aproximación.

·        3 de julio de 2015, se publican imágenes con detalles de la superficie de Plutón, en las que se muestran dos caras diferenciadas.

·        4 de julio de 2015: sufre una anomalía que forzó a una transición a modo seguro.

·        7 de julio de 2015, la sonda recuperó la operatividad científica y su rumbo a Plutón.

·        14 de julio de 2015, martes, a las 07:49 EDT, hora del este de los Estados Unidos 11:49 UTC : Máxima aproximación a 12 450 km de Plutón y posterior sobrevuelo de Caronte.

· 1 de enero de 2019, sobrevuelo del objeto transneptuniano 2014 MU69.



CUANDO QUEDARON SATISFECHOS LOS CIENTÍFICOS

Su asombro está a la par del resto de la comunidad científica que, gracias a la sonda New Horizons de la NASA que sobrevoló Plutón el 14 de julio, pudo ver por primera vez imágenes del planeta en alta resolución.

La variada y dinámica geografía que revelan estas imágenes cambia la perspectiva sobre este cuerpo celeste desde que fuera descubierto hace 85 años.

Pero también, estos datos pueden aportar claves sobre cómo se forman los planetas e incluso sobre los orígenes de algunos de los bloques fundacionales de la vida.

La tensión en la sala de control hace unas horas era palpable. Durante los últimos minutos todos los empleados de la NASA en el laboratorio John Hopkins de Maryland, no solo los responsables, se encontraban mirando con ansiedad la misma pantalla. En ella, además de un bonito modelo en tres dimensiones de la sonda, se podían leer montones de indicadores en verde o rojo. Todos esperaban una señal en particular. Tras 21 horas de espera, de repente, surgió por fin: "LOCKED". Así lo anunciaba la NASA mediante su cuenta de Twitter. La sonda estaba sana y salva, transmitiendo datos. Una vez superada esta temida barrera, y con la satisfacción bullendo por el cuerpo, es hora de dar el siguiente paso y proseguir con la misión New Horizons.

PLUTON MAS PEQUEÑO QUE NUESTRA LUNA

Tras una espera de nueve años y medio, una de las misiones más ambiciosas de la exploración espacial cumplió su objetivo.

Este martes, a las 11.49 GMT, la sonda New Horizons de la NASA se convirtió en la primera en visitar Plutón, un pequeño y misterioso mundo helado que hasta hace unos pocos años era considerado el noveno planeta.

Y lo hizo en vuelo rasante -si tenemos en cuenta las distancias siderales- a una velocidad de 14 kilómetros por segundo.

PLUTON EN LA ACTUALIDAD CUANDO LLEGO EL SATÉLITE:

                   GALERÍA DE FOTOS:

LA  LLEGADA

LA ALEGRÍA
